Очередная система отопления пошла под "нож".

Частный дом в два этажа, с однотрубной системой отопления, неправильно рассчитанными радиаторами, и прямым подключением ГВС. Результат – холодно зимой и некомфортно с горячей водой.

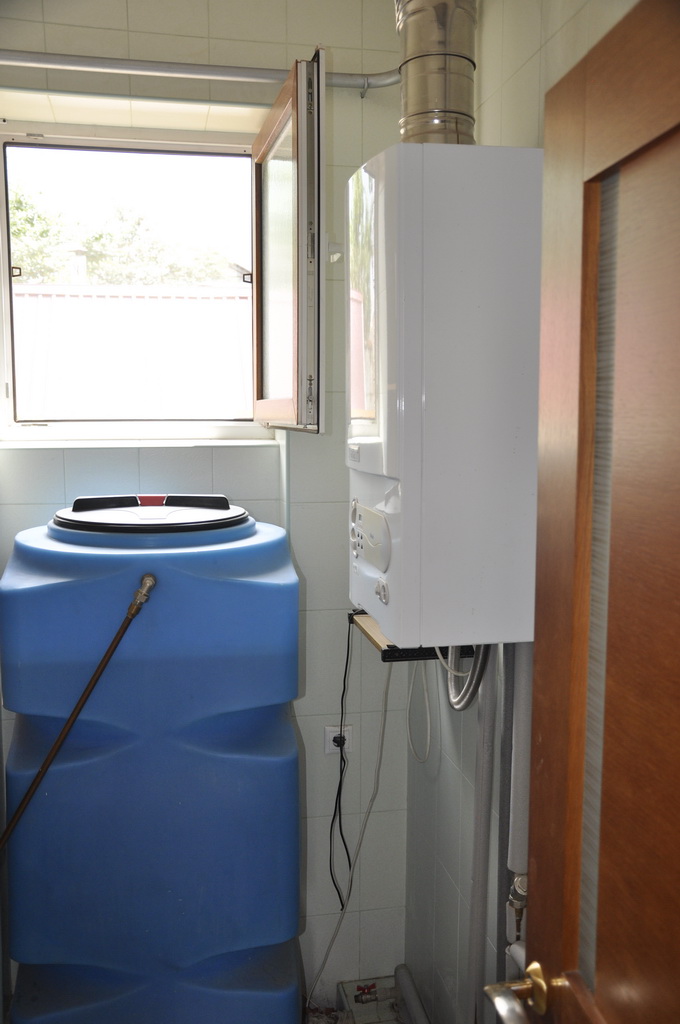

Краткое описание того, как было. Газовый двухконтурный котел мощностью 24 кВт. Алюминиевые радиаторы. Подсчет секций показал, что мощность всех радиаторов не превышает 9,5 кВт. Были еще и теплые полы на первом этаже и на втором. Работали только на первом. Второй этаж не продавливался. Радиаторы алюминиевые, в процессе эксплуатации произошла реакция и образовались хлопья, которые забили проходы внутри радиаторов. Система однотрубная. Байпасы отсутствовали. Если забивался один из радиаторов, остальные работали плохо. Горячая вода была запитана от котла напрямую. Пользоваться, даже двумя точками водоразбора, было невозможно.

Переделка была следующей:

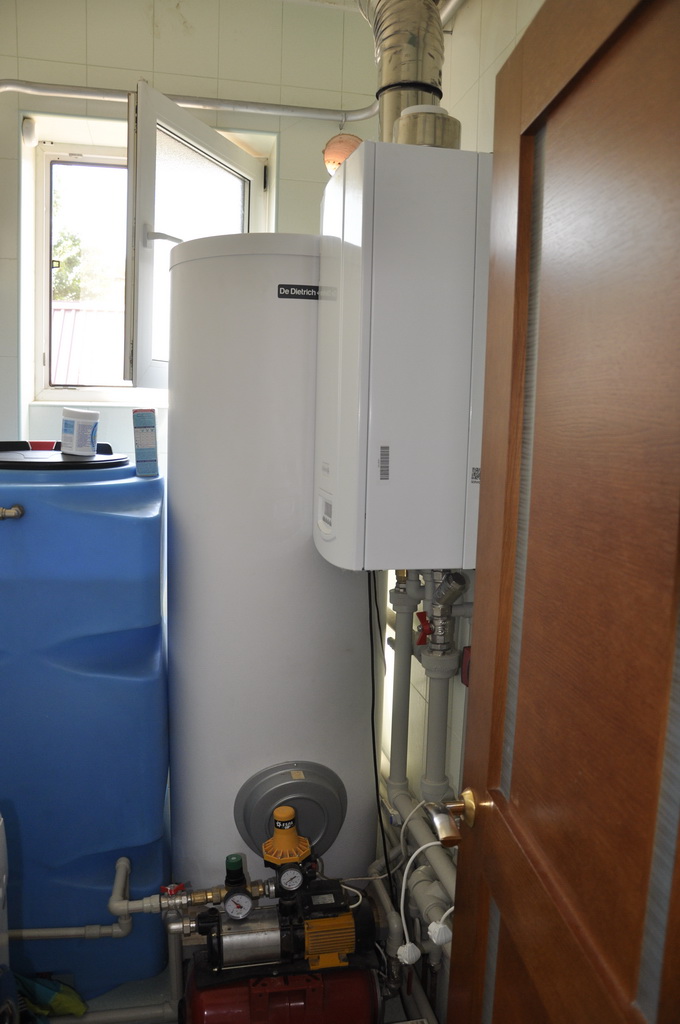

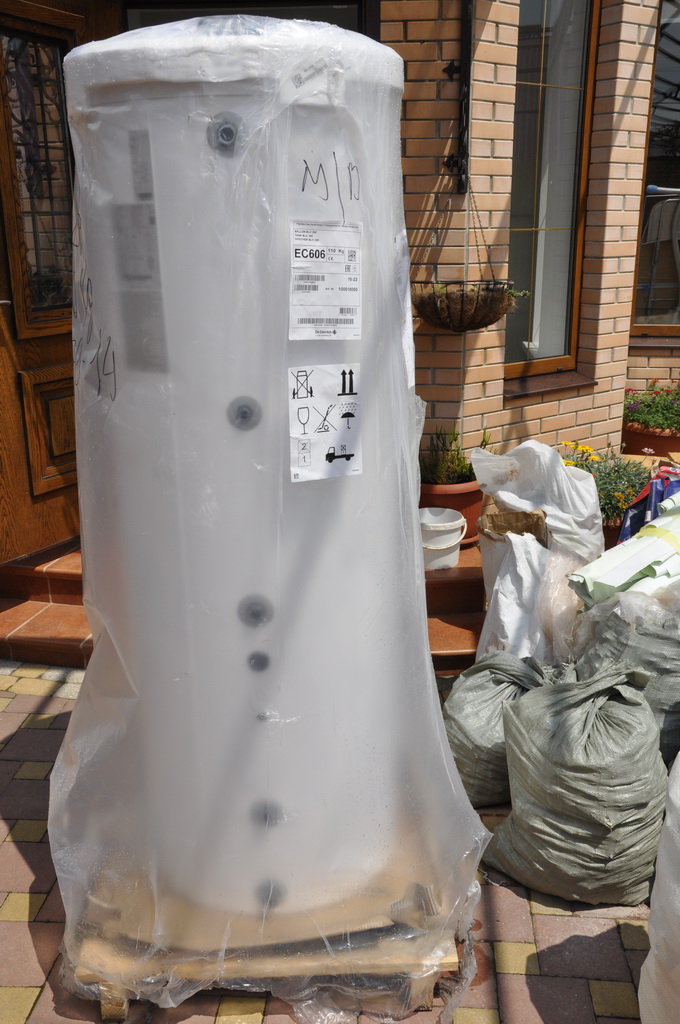

   - ГВС. Установлен бойлер косвенного нагрева на 300 литров. Теплообменник соединен с газовым котлом через встроенный трехходовой кран. Такая конструкция позволила потреблять горячую воду во всех точках водоразбора одновременно. Установлен приоритет горячей воды. Как только температура в бойлере падает на 1С, контроллер газового котла переключает трехходовой кран на нагрев горячей воды.

- Радиаторы. Были применены стальные панельные радиаторы Kermi. Радиаторы подобраны согласно по комнатному теплотехническому расчету. В некоторых комнатах были ниши, чтобы их не переделывать, использовались радиаторы 33-го типа. Длина осталась прежней, но изменилась толщина, соответственно увеличилась теплоотдача. Т.к. дом построен без утеплителя в стенах, то теплопотери в районе ниш были значительными. Чтобы их сократить, за радиаторами было произведено утепление. Система разводки сделана двухтрубная тупиковая. На радиаторах, которые не закрыты шторами установлены термоголовки.

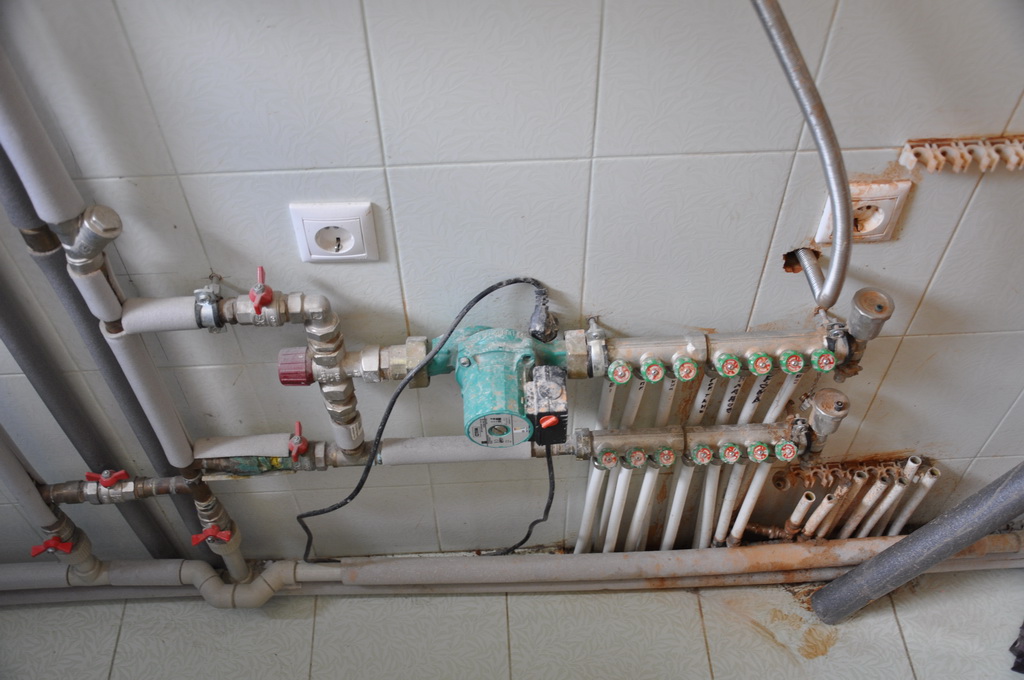

- Теплые полы. Коллекторы водяных теплых полов были разнесены по этажам, что позволило запустить полноценную работу теплых полов на втором этаже. До переделки коллекторы находились в котельной. Трубы теплых полов поднимались на верх из котельной с применением нескольких угловых пресс-фитингов, которые создавали серьезное гидросопротивление. Длины веток первого и второго этажа сильно отличались по длине.

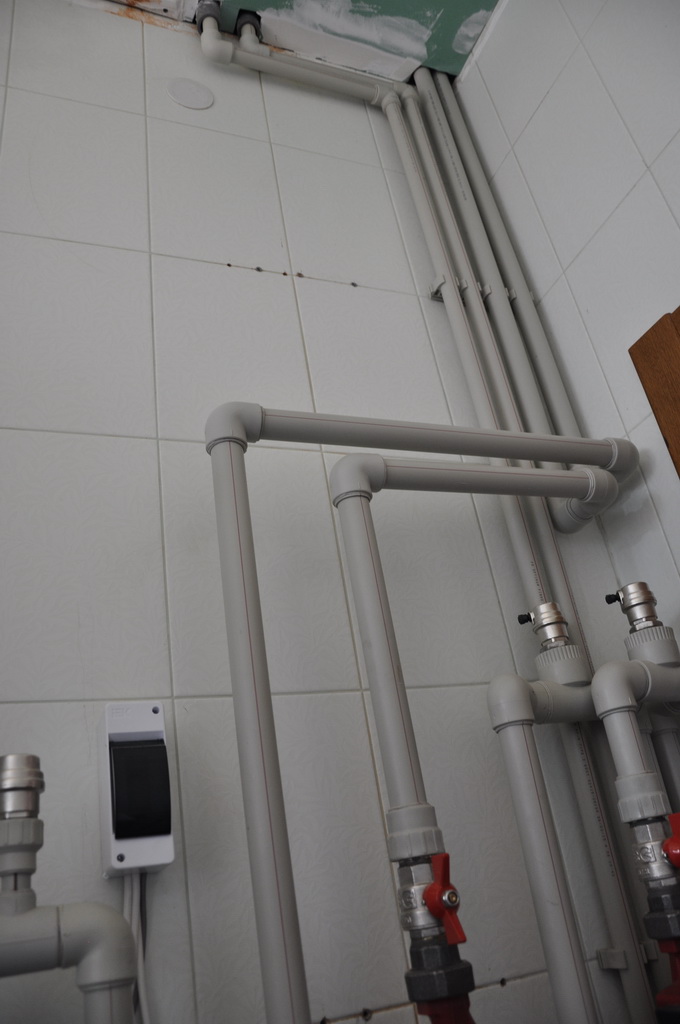

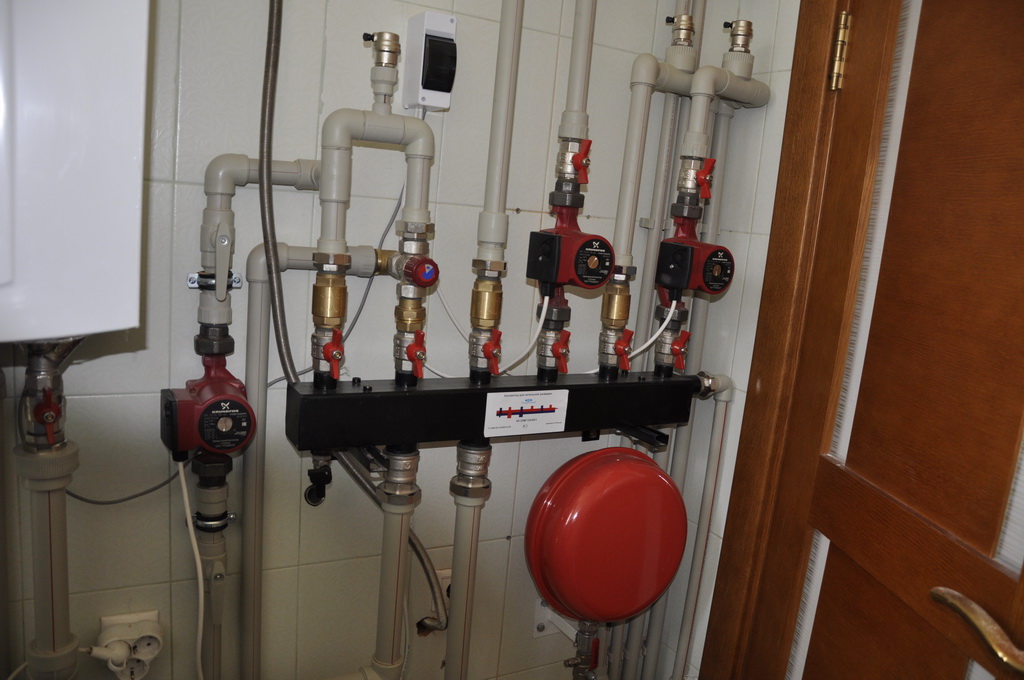

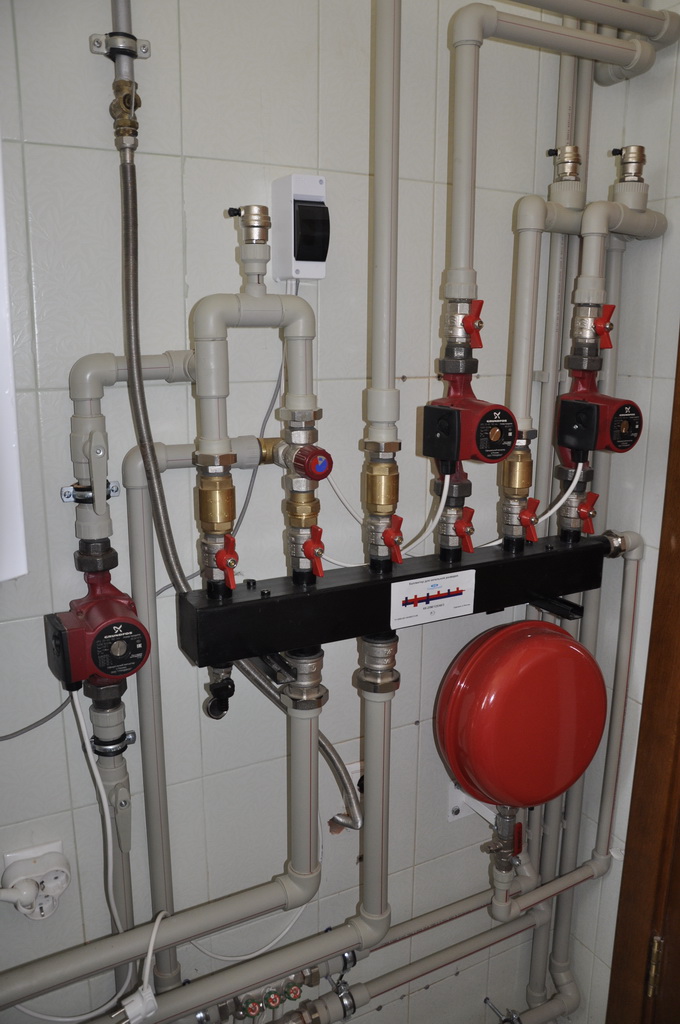

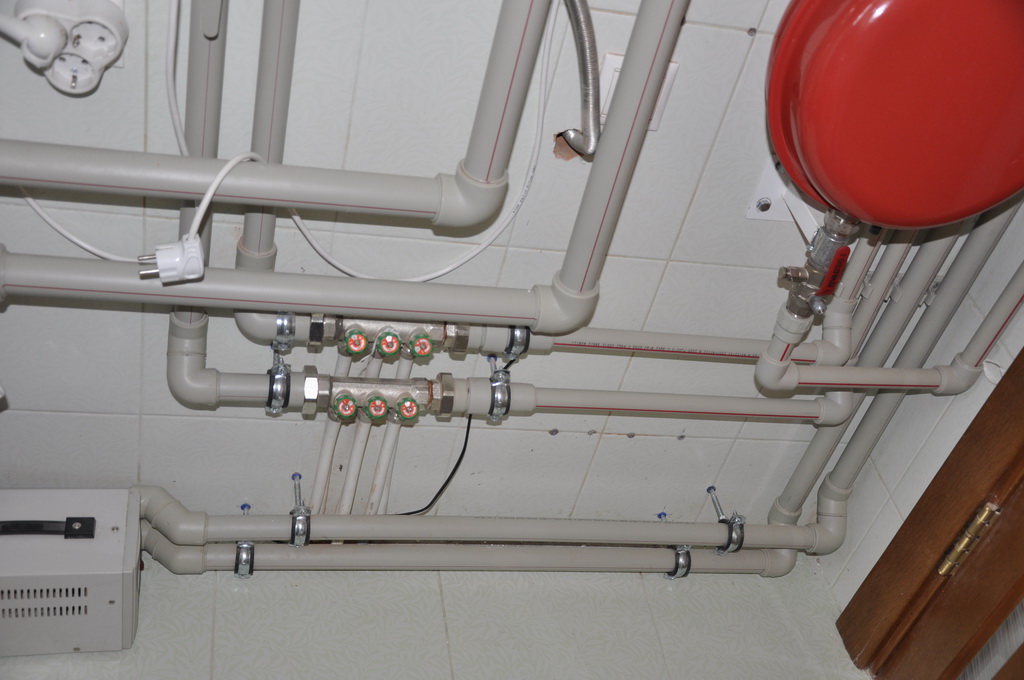

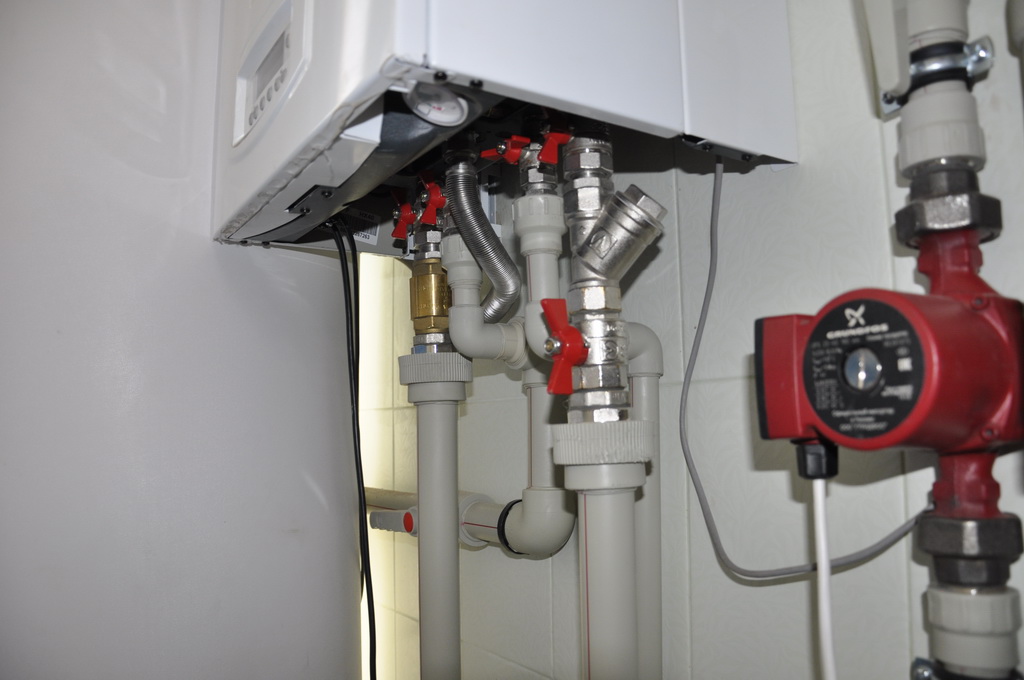

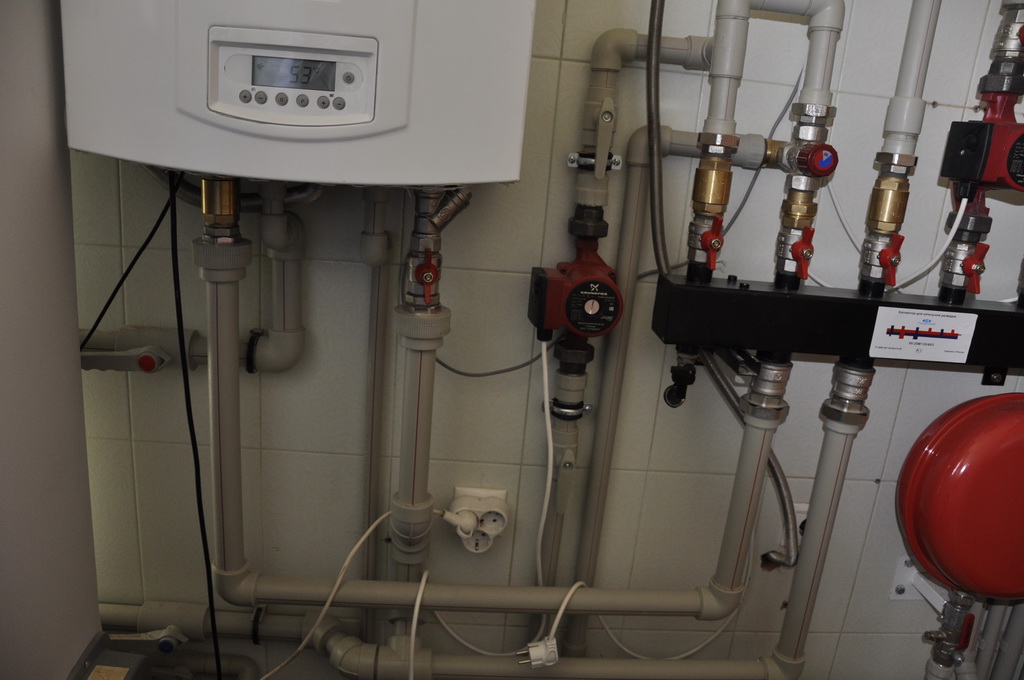

- Котельная. В котельной установлен распределительный коллектор. На одном из выходов смонтирован термосмесительный узел для водяных теплых полов. Два других выхода задействованы для поэтажной разводки. Котел одноконтурный газовый De Dietrich с закрытой камерой сгорания. Особенностью котла является то, что он имеет встроенный трехходовой кран, который переводит из режима отопления на режим нагрева бойлера косвенного нагрева. Если бы использовался внешний трехходовой, то удорожание было бы около 10000 рублей.
